[ReadyNAS Duo v2][OpenWrt] ストレージを拡張する

概要

OpenWrt化したReadyNAS Duo v2のストレージを拡張する。
OpenWrt化したあとのルート/のストレージデバイスは、容量128MBしかないNANDフラッシュであるため、パッケージをじゃんじゃんインストールしているとすぐに容量不足に陥ってしまう。

ReadyNASは、2本のHDDスロットを持つNASなので、このHDD上にシステム領域を持たせて、容量不足の心配をなくしてしまうが目的。

戦略

もともとのReadyNASのファームウェアで動いていたときから、HDDのパーティション構成自体は変更していない。

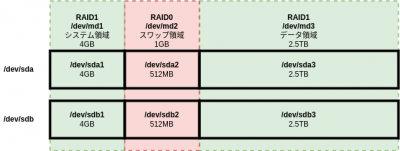

2台のHDDを使って、パーティション構成はそのまま踏襲し、下図のようにRAIDを構成(md*デバイス作成)する。
1番目の領域をシステム、2番目の領域をスワップ、3番目の領域をデータ領域とする。

事前調査

いまのストレージはこんな感じ

hiroshi@OpenWrt:/mnt/md3/homes/hiroshi$ df -h
Filesystem                Size      Used Available Use% Mounted on
/dev/root                 2.5M      2.5M         0 100% /rom
tmpfs                   122.3M      2.5M    119.8M   2% /tmp
/dev/ubi0_1             104.0M     18.7M     80.6M  19% /overlay
overlayfs:/overlay      104.0M     18.7M     80.6M  19% /
tmpfs                   512.0K         0    512.0K   0% /dev
/dev/md3                  2.7T     60.0K      2.5T   0% /mnt/md3
hiroshi@OpenWrt:/mnt/md3/homes/hiroshi$

２つほど分からないことがある。
まず、ルート/がマウントされているoverlayfs:/overlayがマウントされている（ややこしい）/dev/ubi0_1というのは耳慣れないけどなんだろう？

https://tech-blog.cerevo.com/archives/177/

上のページによると、NANDフラッシュメモリ向けのUBIFSというファイルシステムらしい。詳しいことはよく分からないが、ナマの(?)NANDフラッシュメモリはHDDとはアクセスの仕方とかが違うので、そういうのをOSからうまく扱えるようにしているのだ、とざっくり理解した（つもりになった）。

もう一つは、overlayfs:/overlayのoverlayfsって何？

https://wiki.archlinux.jp/index.php/Overlayfs
https://qiita.com/awakia/items/a9296840349f0b6f4482

上のページなどを読むが、まだよくわからない。リードオンリー（そもそも書き込めない）や書き込み回数が制限される（のであんまり頻繁に書き換えを行いたくない）デバイスとHDDやSSD、USBメモリのような書き換えてナンボのデバイスをガッチャンコして、表面的には一つの自由に読み書きが行えるストレージデバイスに見せかける仕組み、といったところだろうか。

OpenWrtのルート/を拡張した先例を下に見つけた。この方はUSBメモリへ、だが、こちらはRAIDデバイスの/dev/md1 へ。

https://qiita.com/somainit/items/014aea356946b13957ff

その前に、OpenWrt公式の下記には目を通しておくべきだな。

https://openwrt.org/docs/guide-user/storage/usb-drives
https://openwrt.org/docs/techref/filesystems
https://openwrt.org/docs/guide-user/additional-software/extroot_configuration

手順

スワップとデータ領域はすでにこちらで作業済みなので、1番目のパーティションをRAID構築、ファイルシステム作成、移行の順で実施する。

hiroshi@OpenWrt:/mnt/md3/homes/hiroshi$ sudo mdadm --create /dev/md1 --level=1 -
-raid-devices=2 /dev/sda1 /dev/sdb1
Password:
mdadm: /dev/sda1 appears to be part of a raid array:
       level=raid1 devices=2 ctime=Thu May 26 21:28:45 2022
mdadm: Note: this array has metadata at the start and
    may not be suitable as a boot device.  If you plan to
    store '/boot' on this device please ensure that
    your boot-loader understands md/v1.x metadata, or use
    --metadata=0.90
mdadm: /dev/sdb1 appears to be part of a raid array:
       level=raid1 devices=2 ctime=Thu May 26 21:28:45 2022
Continue creating array? y
mdadm: Defaulting to version 1.2 metadata
mdadm: array /dev/md1 started.
hiroshi@OpenWrt:/mnt/md3/homes/hiroshi$ cat /proc/mdstat
Personalities : [raid0] [raid1] [raid10]
md1 : active raid1 sdb1[1] sda1[0]
      4189184 blocks super 1.2 [2/2] [UU]
      [===>.................]  resync = 18.1% (762560/4189184) finish=0.3min speed=152512K/sec

md3 : active raid1 sda3[0] sdb3[1]
      2925413760 blocks super 1.2 [2/2] [UU]
      bitmap: 2/22 pages [8KB], 65536KB chunk

md2 : active raid0 sda2[0] sdb2[1]
      1044480 blocks super 1.2 512k chunks

unused devices: <none>
hiroshi@OpenWrt:/mnt/md3/homes/hiroshi$ sudo mkfs.ext4 /dev/md1
mke2fs 1.46.5 (30-Dec-2021)
Creating filesystem with 1047296 4k blocks and 262144 inodes
Filesystem UUID: d6426954-4eed-4d17-af56-85f15dfce2b8
Superblock backups stored on blocks:
	32768, 98304, 163840, 229376, 294912, 819200, 884736

Allocating group tables: done
Writing inode tables: done
Creating journal (16384 blocks): done
Writing superblocks and filesystem accounting information: done

hiroshi@OpenWrt:/mnt/md3/homes/hiroshi$

/etc/config/mdadm に下記を追加して、

config array
	option device /dev/md1
	option name OpenWrt:1
	list devices /dev/sda1
	list devices /dev/sdb1

こちらのfstab設定をもう一度やって（追加された/mnt/md1もenabledを1に）

ReadyNASをreboot。

これで /mnt/md1 が起動時にマウントされるようになりました。

hiroshi@OpenWrt:/mnt/md3/homes/hiroshi$ df -h
Filesystem                Size      Used Available Use% Mounted on
/dev/root                 2.5M      2.5M         0 100% /rom
tmpfs                   122.3M      2.3M    120.0M   2% /tmp
/dev/ubi0_1             104.0M     18.7M     80.6M  19% /overlay
overlayfs:/overlay      104.0M     18.7M     80.6M  19% /
tmpfs                   512.0K         0    512.0K   0% /dev
/dev/md3                  2.7T     60.0K      2.5T   0% /mnt/md3
/dev/md1                  3.9G     24.0K      3.6G   0% /mnt/md1
hiroshi@OpenWrt:/mnt/md3/homes/hiroshi$

（これからどうやるんだ？）

参考にしたサイト
https://qiita.com/somainit/items/12797800741c73369fa8

現状

root@OpenWrt:~# cat /etc/mtab
/dev/root /rom squashfs ro,relatime 0 0
proc /proc proc rw,nosuid,nodev,noexec,noatime 0 0
sysfs /sys sysfs rw,nosuid,nodev,noexec,noatime 0 0
cgroup2 /sys/fs/cgroup cgroup2 rw,nosuid,nodev,noexec,relatime,nsdelegate 0 0
tmpfs /tmp tmpfs rw,nosuid,nodev,noatime 0 0
/dev/ubi0_1 /overlay ubifs rw,noatime,assert=read-only,ubi=0,vol=1 0 0
overlayfs:/overlay / overlay rw,noatime,lowerdir=/,upperdir=/overlay/upper,workdir=/overlay/work 0 0
tmpfs /dev tmpfs rw,nosuid,noexec,noatime,size=512k,mode=755 0 0
devpts /dev/pts devpts rw,nosuid,noexec,noatime,mode=600,ptmxmode=000 0 0
debugfs /sys/kernel/debug debugfs rw,noatime 0 0
none /sys/fs/bpf bpf rw,nosuid,nodev,noexec,noatime,mode=700 0 0
/dev/md3 /mnt/md3 ext4 rw,relatime 0 0
/dev/md1 /mnt/md1 ext4 rw,relatime 0 0
root@OpenWrt:~#

root@OpenWrt:~# block info
/dev/ubiblock0_0: UUID="bc4defb3-13efe5ce-fb9e8b21-f367bc4f" VERSION="4.0" MOUNT="/rom" TYPE="squashfs"
/dev/ubi0_1: UUID="683a0be3-91b9-43b0-837b-9f66dd5f0336" VERSION="w5r0" MOUNT="/overlay" TYPE="ubifs"
/dev/sda1: UUID="d1675450-f945-d915-a2ae-2789536908f1" LABEL="OpenWrt:1" TYPE="linux_raid_member"
/dev/sda2: UUID="133d7fd3-0120-9fbf-5004-cb32421736b5" LABEL="OpenWrt:2" TYPE="linux_raid_member"
/dev/sda3: UUID="bee41517-55b3-802c-f940-4605bc06b2d9" LABEL="OpenWrt:3" TYPE="linux_raid_member"
/dev/sdb1: UUID="d1675450-f945-d915-a2ae-2789536908f1" LABEL="OpenWrt:1" TYPE="linux_raid_member"
/dev/sdb2: UUID="133d7fd3-0120-9fbf-5004-cb32421736b5" LABEL="OpenWrt:2" TYPE="linux_raid_member"
/dev/sdb3: UUID="bee41517-55b3-802c-f940-4605bc06b2d9" LABEL="OpenWrt:3" TYPE="linux_raid_member"
/dev/md1: UUID="d6426954-4eed-4d17-af56-85f15dfce2b8" VERSION="1.0" MOUNT="/mnt/md1" TYPE="ext4"
/dev/md2: VERSION="1" TYPE="swap"
/dev/md3: UUID="eddcf2be-32f6-4be7-9c58-85dccafcf382" VERSION="1.0" MOUNT="/mnt/md3" TYPE="ext4"
root@OpenWrt:~#

う〜ん。現在/dev/ubi0_1をどこで/overlayにマウントするように設定しているのか分からない。
/etc/config/fstabにはそれっぽい記述無いんだね。

現在/mnt/md1にマウントされている/dev/md1を新たに/overlayにマウントするようにすればよさそうなんだけど。

現在のrootfs(/overlay)を/mnt/md1にコピーする

root@OpenWrt:~# tar -C /overlay -cvf - . | tar -C /mnt/md1/ -xf -

fstabを変更する。

root@OpenWrt:/etc/config# cat /etc/config/fstab

config global
	option anon_swap '0'
	option anon_mount '0'
	option auto_swap '1'
	option auto_mount '1'
	option delay_root '5'
	option check_fs '0'

config mount
	option target '/mnt/sda1'
	option uuid 'd1675450-f945-d915-a2ae-2789536908f1'
	option enabled '0'

config mount
	option target '/mnt/sda2'
	option uuid '133d7fd3-0120-9fbf-5004-cb32421736b5'
	option enabled '0'

config mount
	option target '/mnt/sda3'
	option uuid 'bee41517-55b3-802c-f940-4605bc06b2d9'
	option enabled '0'

config mount
	option target '/mnt/sdb1'
	option uuid 'd1675450-f945-d915-a2ae-2789536908f1'
	option enabled '0'

config mount
	option target '/mnt/sdb2'
	option uuid '133d7fd3-0120-9fbf-5004-cb32421736b5'
	option enabled '0'

config mount
	option target '/mnt/sdb3'
	option uuid 'bee41517-55b3-802c-f940-4605bc06b2d9'
	option enabled '0'

config mount
	option target '/overlay'
	option uuid 'd6426954-4eed-4d17-af56-85f15dfce2b8'
	option enabled '1'

config swap
	option device '/dev/md2'
	option enabled '1'

config mount
	option target '/mnt/md3'
	option uuid 'eddcf2be-32f6-4be7-9c58-85dccafcf382'
	option enabled '1'

root@OpenWrt:/etc/config#

/mnt/md1 のところを /overlay に書き換えた。

/etc/config/fstabを直接編集してたけど、どうも本来はuciコマンドで変更するのが正しいやり方っぽい

失敗

えいやあ、で再起動してみたが、やっぱり失敗

/overlay は /dev/ubi0_1 のままだ。/dev/md0は/overlayにマウントできずどこかへ消えてしまった。

hiroshi@VPCF24AJ-ubuntu:~$ ssh openwrt.local


BusyBox v1.35.0 (2022-05-20 19:00:24 UTC) built-in shell (ash)

  _______                     ________        __
 |       |.-----.-----.-----.|  |  |  |.----.|  |_
 |   -   ||  _  |  -__|     ||  |  |  ||   _||   _|
 |_______||   __|_____|__|__||________||__|  |____|
          |__| W I R E L E S S   F R E E D O M
 -----------------------------------------------------
 OpenWrt SNAPSHOT, r19689-19ef3b54f4
 -----------------------------------------------------
hiroshi@OpenWrt:/mnt/md3/homes/hiroshi$ df
Filesystem           1K-blocks      Used Available Use% Mounted on
/dev/root                 2560      2560         0 100% /rom
tmpfs                   125256      2392    122864   2% /tmp
/dev/ubi0_1             106536     19144     82556  19% /overlay
overlayfs:/overlay      106536     19144     82556  19% /
tmpfs                      512         0       512   0% /dev
/dev/md3             2878354352        60 2732067220   0% /mnt/md3
hiroshi@OpenWrt:/mnt/md3/homes/hiroshi$

/dev/ubi0_1 をどこか別の場所にマウントするようにしないといけないのかな:-/
まだ勉強が必要そうだね。

https://openwrt.org/docs/techref/block_mount
https://openwrt.org/docs/techref/flash.layout
